PROIEZIONI ORTOGONALI DI UN ELEFANTE
<<Fermo là!>> gli ho detto.
<<Quel simbolo serve a indicare il metodo utilizzato per eseguire le proiezioni ortogonali!>>
Post realizzato in collaborazione con il gentilissimo elefantino del playset Clemmy Plus “Funny Forest” di Clementoni a cui ho lavorato una decina di anni fa.

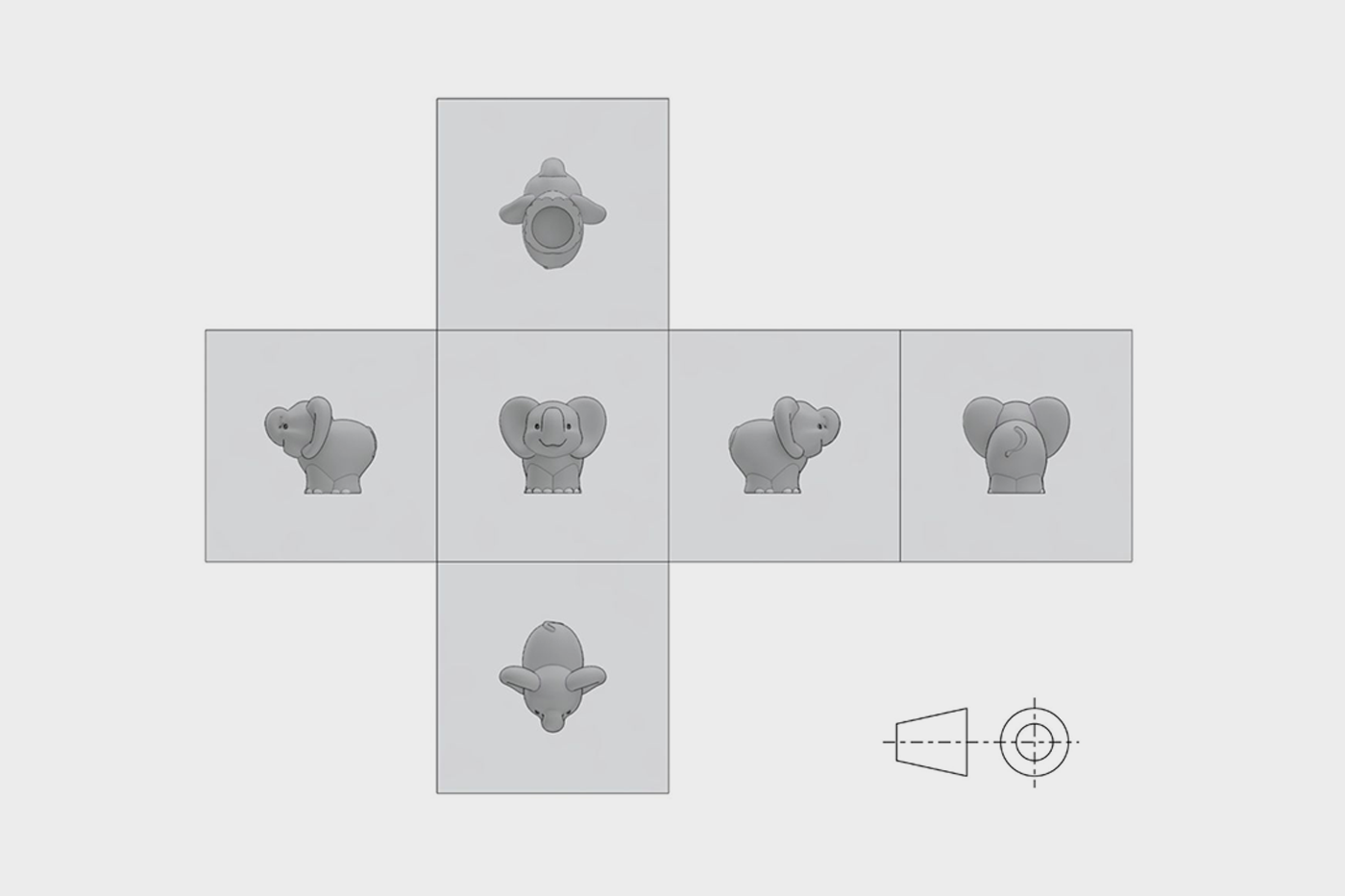

Un mio amico, pochi giorni fa, si è imbattuto in uno strano simbolo. Il simbolo era posto all’interno del cartiglio di una tavola tecnica ed era costituito da un trapezio affiancato da due cerchi concentrici, inoltre un’unica linea tratto punto tagliava le due figure a metà orizzontalmente e un’altra linea tratto punto tagliava a metà i due cerchi concentrici verticalmente.
Il mio amico non conosceva questo simbolo e, dovendo ridisegnare il cartiglio, voleva sbarazzarsene.
<<Fermo là!>> gli ho detto.
<<Quel simbolo serve a indicare il metodo utilizzato per eseguire le proiezioni ortogonali! Nello specifico, in questo caso, si tratta del metodo europeo che è diverso rispetto a quello americano>>.
Il mio amico mi guardava come se stessi parlando di geroglifici. Allora, con l’aiuto di alcune immagini, gli ho mostrato le differenze tra i due metodi.
L’elefante si è unito alla discussione e si è gentilmente prestato ad essere inserito in una scatola e ad essere proiettato sulle pareti di questa per un’ulteriore dimostrazione del funzionamento dei due diversi metodi.
(Trovo che sia molto semplice spiegare le proiezioni ortogonali con figure articolate ma allo stesso tempo con caratteristiche ben note, fisse e riconoscibili. Questo permette di concentrarsi sul concetto di proiezione e sul metodo per eseguirla senza perder tempo a capire di volta in volta quale sia la vista frontale o quella posteriore dell’oggetto: è evidente che se c’è una coda si tratta del posteriore dell’elefante, no?)
Qui nel post trovate le immagini realizzate con l’aiuto dell’elefante:

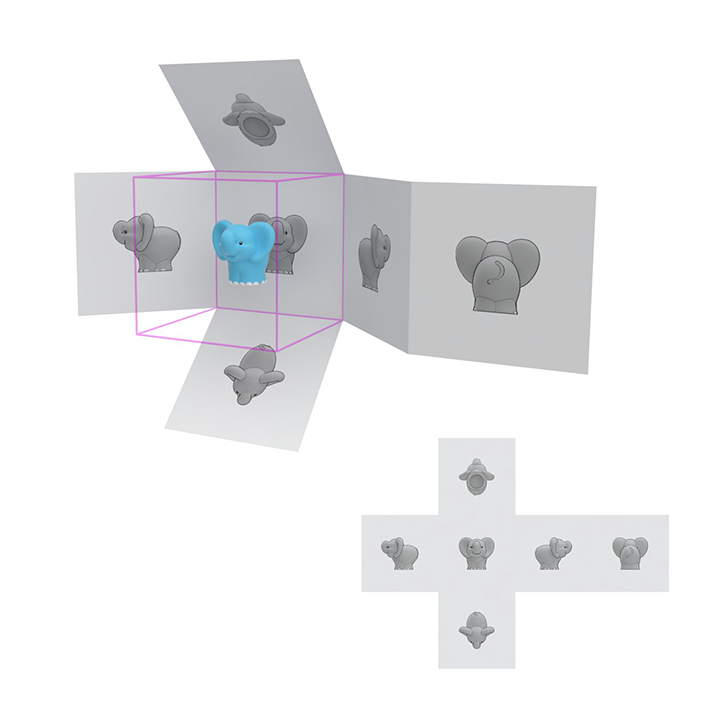

1) sviluppo della scatola secondo il metodo europeo

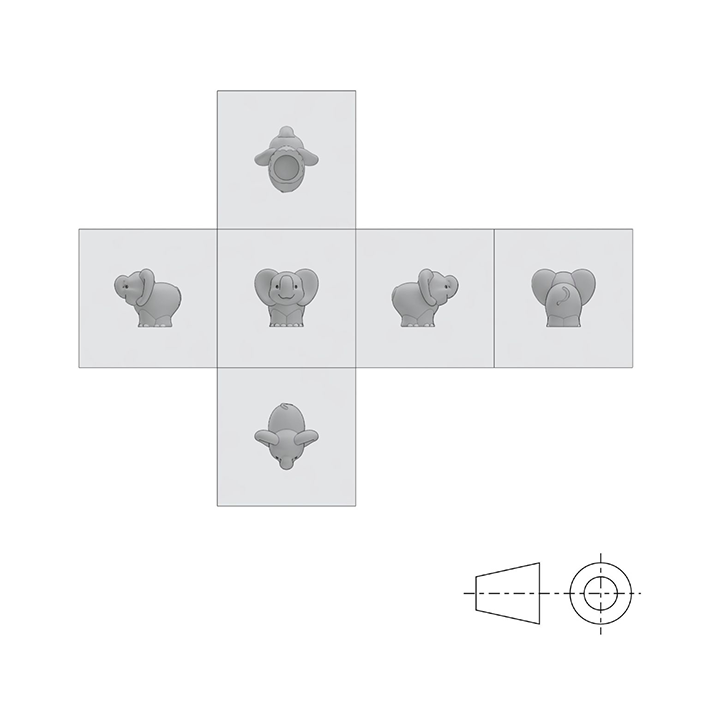

2) proiezioni eseguite secondo il metodo europeo e relativo simbolo (il famoso simbolo misterioso!)

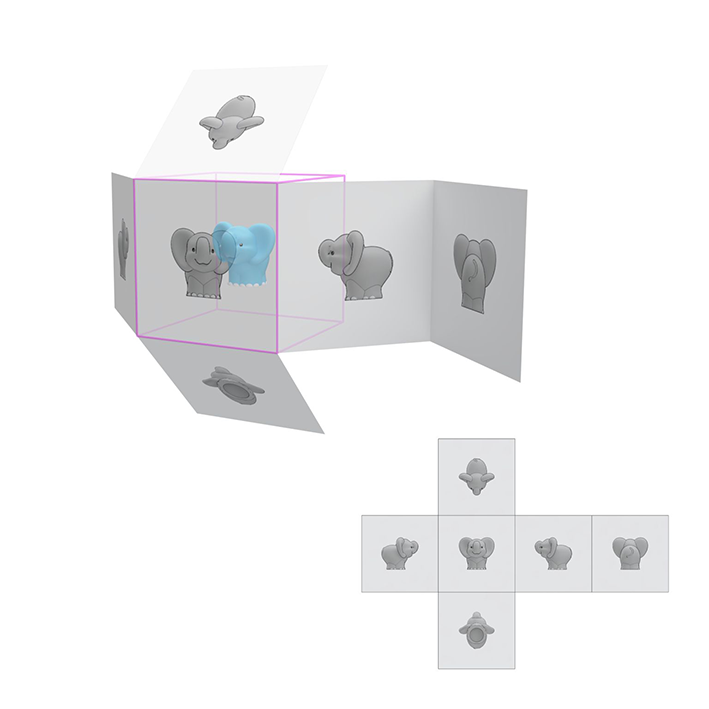

3) sviluppo della scatola secondo il metodo americano

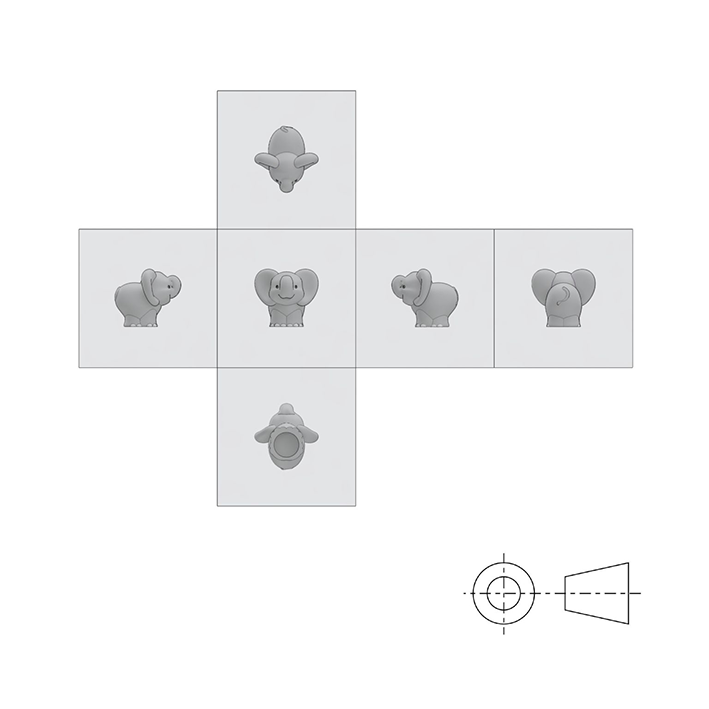

4) proiezioni eseguite secondo il metodo americano e relativo simbolo (altro simbolo misterioso!)
E voi, conoscevate questi simboli e i due diversi metodi?
